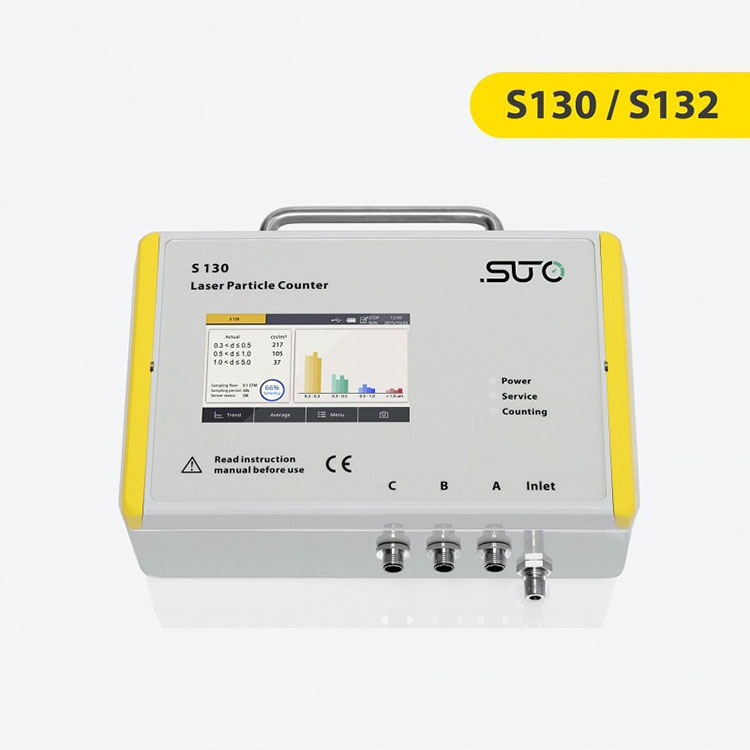

Laserski števec delcev za merjenje čistosti stisnjenega zraka

Laserski števec delcev S130 / S132 za merjenje čistosti stisnjenega zraka predstavlja vrhunski laserski števec delcev, zasnovan posebej za aplikacije, ki vključujejo stisnjen zrak ali pline. Natančno izdelan s poudarkom na kakovosti in na podlagi zahtev strank je ta instrument namensko izdelan za brezhibno delovanje 24 ur na dan, kar zagotavlja neprekinjeno spremljanje kakovosti stisnjenega zraka. Z vzdrževanjem strogih standardov pomaga pri preprečevanju kontaminacije z delci v procesih in izdelkih ter tako varuje splošno kakovost in celovitost.

Model:S130 / S132

Pošlji povpraševanje

Opis izdelka
Parameter
Aplikacija
Video

Velikosti delcev od 0,1 < d ≤ 5,0 μm

S130 Eco-Različica: 0,3 < d ≤ 5,0 μm
S132 Pro-različica: 0,1 < d ≤ 5,0 μm

Integriran tlačni difuzor

Za razliko od svoje konkurence imajo laserski števci delcev SUTO vgrajene tlačne difuzorje za zmanjšanje tlaka v liniji znotraj instrumenta. To uporabnikom omogoča uporabo laserskih števcev delcev neposredno iz sistema stisnjenega zraka, brez namestitve reduktorjev tlaka in so zato v skladu s standardom ISO 8573-4.

Integrirani zaslon

Vgrajen 5-palčni zaslon na dotik ponuja odčitavanje v živo za vse kanale, nastavitve izhodnega signala in integriran zapisovalnik podatkov. To omogoča shranjevanje merilnih podatkov na napravi. Merjene vrednosti predstavljajo število delcev na ft³, l ali m³ ali alternativno v μg/m³.

Spremljanje kakovosti zraka v skladu z ISO 8573-1

Laserski števec delcev ISO 8573-1 za merjenje čistosti stisnjenega zraka določa razrede čistosti stisnjenega zraka za delce v sistemu stisnjenega zraka z zagotavljanjem mejnih vrednosti za vsak kanal. Laserski števec delcev S132 meri kanale, kot jih določa ISO 8573-1:

0,1 < d ≤ 0,5 μm
0,5 < d ≤ 1,0 μm
1,0 < d ≤ 5,0 μm

Za te 3 kanale so mejne vrednosti določene in razdeljene v razrede. Poleg tega je treba, kot je navedeno v standardu ISO 8573, izmeriti tudi četrti kanal, d > 5,0 μm. Ta vrednost kanala mora biti 0 za razrede od 0 do 5, sicer razvrstitev spada v razred 6 ali slabše, kjer je masna koncentracija opredeljena kot mejna vrednost.

Povezave za analizo podatkov

Uporabniku prijazni signalni izhodi (Modbus/RTU (RS485), Alarmni rele (NO, 40VDC, 0,2A) in USB) olajšajo povezavo S130/S132 z zasloni in zapisovalnikom podatkov SUTO ter zasloni drugih proizvajalcev in krmilne enote.

SUTO Exchange Service

Storitev izmenjevalnega umerjanja odpravlja izpade in uporabnikom omogoča brezhibno evidenco svojih meritev rosišča.

Prosimo, kontaktirajte nas za posebne zahteve in nadaljnje posvetovanje o prijavi tukaj.

MERITEV
delec
Merilno območje	S130: 0,3 < d ≤ 5,0 μm S132: 0,1 < d ≤ 5,0 μm
Merilni kanali	S130: CH1: 0,3 < d ≤ 0,5 μm CH2: 0,5 < d ≤ 1,0 μm CH3: 1,0 < d ≤ 5,0 μm CH4: 5,0 μm < d (nastavljivo) S132: CH1: 0,1 < d ≤ 0,5 μm CH2: 0,5 < d ≤ 1,0 μm CH3: 1,0 < d ≤ 5,0 μm CH4: 5,0 μm < d (nastavljivo)
Učinkovitost štetja v skladu z ISO 21501-4	30 ... 70 % d > 0,1 um, 90 ... 110 % d >= 0,3 um
Princip merjenja	Lasersko odkrivanje
Senzor	LED-laser
Poraba
Izbirne enote	cn/m³, cn/ft³

SIGNALNI VMESNIK IN NAPAJANJE
Analogni izhod
Signal	4 ... 20 mA (2-žilni)
Alarm	Izhod stikala, normalno odprt, maks. 40 VDC, 200 mA
Fieldbus
Protokol	Modbus/RTU, Modbus/TCP (z različico zaslona)
Dobava
Napajalna napetost	24 VDC / 10 W (brez zaslona) 24 VDC / 20 W (z zaslonom)
Trenutna poraba	420 mA (brez zaslona) 840 mA (z zaslonom)
Podatkovni vmesnik
USB	USB Micro s podporo za OTG

SPLOŠNI PODATKI
Konfiguracija
drugi	Naprava je vnaprej konfigurirana Konfiguracijo lahko izvedete prek dotik na zaslonu
Zaslon
Integrirano	5” barvni zaslon na dotik
Zapisovalnik podatkov
Shranjevanje	30 milijonov merilnih vrednosti (izbirno)
Razno
Električni priključek	3X M12
Zaščitni razred	IP65
Procesna povezava	6 mm hitra povezava (izvedba pod pritiskom), priključek z bodico (različica za okolje)
Material	PC, Al zlitina
Utež	S130: 1,9 kg S132: 3,2 kg
Dimenzije	S130: 271 x 205 x 91 mm S132: 300 x 240 x 120 mm
Pogoji delovanja
Srednje	Stisnjen zrak in plini brez korozivnih, agresivnih, jedkih in vnetljivih sestavin
Pretok	2,83 l/min
Stopnja vzorčenja	En vzorec na minuto
Srednje kvalitete	ISO 8573-4
Srednja temperatura	0 ... +40 °C
Srednja vlažnost	< 90 %, brez kondenzacije
Delovni tlak	0,3 ... 1,5 MPa
Sobna temperatura	+10 ... +40 °C
Vlažnost okolja	0 ... 90 % rH
Temperatura skladiščenja	-10 ... +50 °C
Vlažnost skladiščenja	< 90 % brez kondenzacije
Transportna temperatura	-30 ... +70 °C Brez zaslona -10 ... +60 °C z zaslonom

√ Trajno merjenje delcev in spremljanje stisnjenega zraka in plinov v visokotehnoloških aplikacijah.

√ Izpolnjevanje zahtev v skladu s standardom za stisnjen zrak ISO 8573-4.
