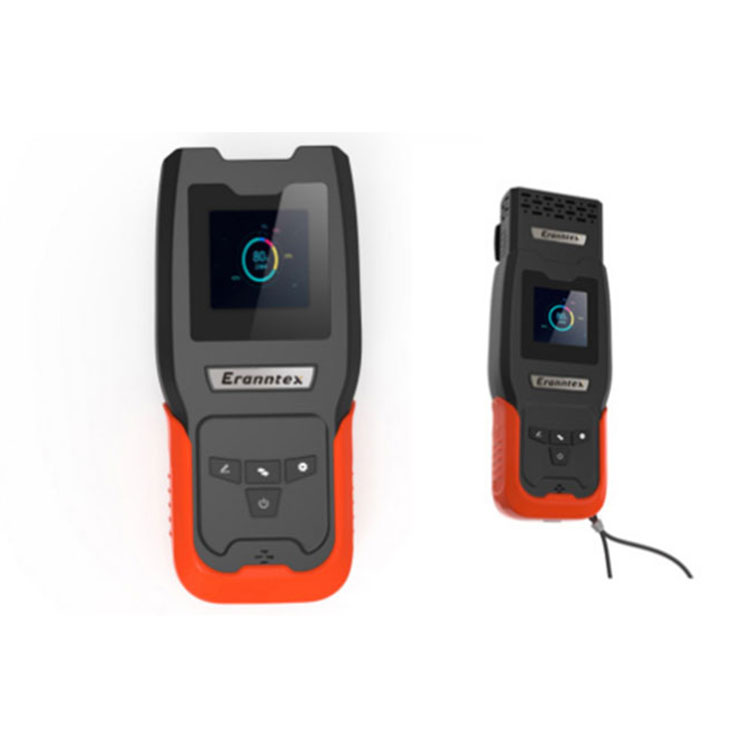

Mikrolaserski plinski telemeter

Mikro laserski plinski telemeter (ustrezen model: MS104K-TDLAS)

Laserski plinski telemeter Micro proizvajalca Zetron je naprava, ki temelji na tehnologiji laserske absorpcijske spektroskopije in omogoča brezkontaktno merjenje koncentracije zemeljskega plina. Pogosto se uporablja na črpalkah za zemeljski plin, inšpekciji mestnega plina in drugih priložnostih.

Standardi izvedbe za ta izdelek so:

GB3836. 1-2010 "Eksplozivne atmosfere 1. del: Splošne zahteve za opremo"

GB3836.4-2010 "Eksplozivne atmosfere 4. del: Oprema, zaščitena z intrinzično varno "i""

Lastnosti:

Miniaturizirana zasnova vključuje visoko integrirano mikrostrukturno zasnovo, ki je majhna, lahka in jo je mogoče namestiti v žep.

Večnamenska razširitev vključuje izbirno funkcijo Bluetooth, integrirano funkcijo merjenja razdalje in funkcijo zaznavanja nape za zbiranje zraka. Pogoji delovnega okolja

Atmosferski tlak: (70~116) kPa

Temperatura okolja: (-20~ +50)C

Relativna vlažnost: ≤95 %RH (+25C)

učinek na okolje

Delovanje tega mikro laserskega plinskega telemetra ne sme povzročati škodljivih motenj.

Zunanje motnje ali celo slabe motnje do določene mere ne vplivajo na delovanje tega izdelka.

teža izdelka

Teža enote: 0,25 kg neto teže)

Teža pošiljanja: 1,0 kg (bruto teža)

Opis ključa

Gumb Domov: Pritisnite in držite 2 sekundi, da vklopite in izklopite telefon.

Ključ za nastavitev: kliknite na glavni vmesnik za vstop v nastavitev vrednosti alarma.

Tipka za povečanje vrednosti alarma:

V nastavitvi vrednosti alarma kliknite enkrat in vrednost alarma se bo povečala za 50 ppm. mes

Tipka za zmanjšanje vrednosti alarma:

V nastavitvi vrednosti alarma kliknite enkrat in vrednost alarma se bo zmanjšala za 50 ppm. mes

Navodila

Odprite pokrov objektiva

Obrnite pokrov leče za 90°, da ga odprete. Pazite, da ga ne obrnete za 90°, sicer lahko poškodujete notranje komponente.

6.2 Vklop in izklop laserja

Ko začnete test, pritisnite gumb za vklop, da vklopite stroj. V tem času je indikatorski laser vklopljen in vedno vklopljen, detekcijski laser pa je vklopljen. Po času stabilizacije 3 do 4 sekunde se lahko začne neprekinjeno testiranje. Ko zaustavite zaznavanje, pritisnite in držite gumb za vklop, da izklopite instrument. V tem času je označeno, da je laser izklopljen in instrument preide v stanje zaustavitve.

6.3 Začetek zaznavanja

Pri zaznavanju usmerite indikacijski laser na tarčo, ki jo želite izmeriti, in zaslon bo prikazal integrirano koncentracijo metana v izmerjenem območju v ppm·mo.

Opomba:

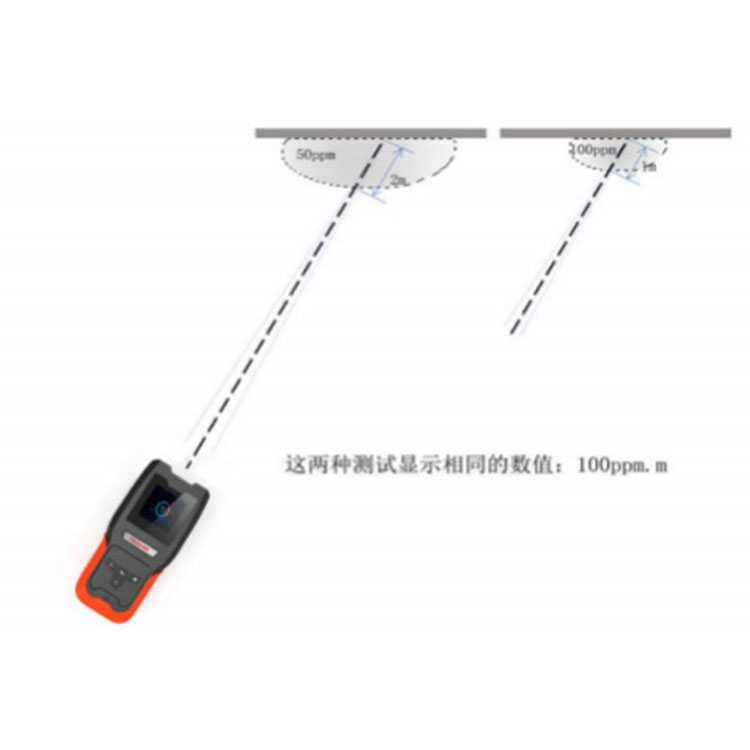

ppm.m je enota integrirane koncentracije in predstavlja produkt koncentracije in širine metana. Med njimi je ppm enota za koncentracijo plina, to je "deli na milijon", ki označuje koncentracijo metana; = je dolžinska enota "meter", ki označuje širino izmerjene zračne mase.

Primer: Detekcija se izvede 5 metrov stran od merjene tarče. Če je koncentracija zračne mase uhajanja metana 500 ppm in je širina 1 meter, je integrirana koncentracija zračne mase uhajanja metana 500 ppm x 1 m=500 ppm·m. Trenutno je vrednost, ki jo prikaže instrument, 500gpm·m

6.4 Alarm

Ko zazna, da vrednost koncentracije metana presega nastavljeno vrednost alarma, bo instrument sprožil alarm in naprava bo še naprej vibrirala.

6.5 Polnjenje naprave

Ko je baterija prenizka, je treba napravo napolniti z lastnim polnilnikom naprave ali standardnim polnilnikom z izhodno specifikacijo 4,2 V/2 A. Pri polnjenju vstopite v vmesnik za polnjenje. Kliknite kateri koli gumb, da prebudite zaslon in preverite stanje polnjenja.

7 nasvetov za odkrivanje

7.1 Splošna navodila

1) Ker je plin metan manj gost kot zrak, se bo po uhajanju razširil navzgor. Zato je bolje, da kazalni laser usmerite na položaj 10 do 20 cm nad tarčo, ki jo merite med pregledom.

2) Pri preskušanju bodite pozorni na vrstico indikatorja jakosti povratne svetlobe na zaslonu. Če je število vrstic indikatorja jakosti povratne svetlobe zelo majhno, to pomeni, da je odbiti laserski signal, ki ga sprejme instrument, zelo šibek. V tem času je treba za zaznavanje spremeniti kot ali položaj.

3) Pri preskušanju je treba z indikatorskim laserjem obsevati zgradbe, ki jih je treba testirati, cevi, stene, tla, zemljo, drevesa in druge zlahka odsevne predmete, tako da lahko instrument sprejme močnejše odbite laserske signale.

4) Pri zaznavanju obvladajte ciljanje in nadzorujte hitrost skeniranja. Siloviti ali nenadni premiki bodo povzročili napačne meritve ali lažne alarme instrumenta.

5) Če ima tarča, ki jo želite izmeriti, zaznavno slepo pego, ki je morda ne obseva laser, spremenite usmeritev zaznavanja ali izvedite približno zaznavanje sosednjega območja tarče, ki jo želite izmeriti.

7.2 Odkrivanje za različne priložnosti

1) Pri odkrivanju podzemnih cevovodov uhajajoči plin pogosto ne uhaja neposredno nad točko puščanja, ampak počasi difundira v zemljo in uhaja iz rahle zemlje ali cementnih razpok. Zato je treba skeniranje ključev opraviti na rahli zemlji, cementnih razpokah, ustjih vodnjakov peči itd.

2) Ko pregledujete zemeljske cevovode, poskusite uporabiti sam cevovod ali bližnje predmete kot reflektorje, da se osredotočite na skeniranje ventilov, prirobnic in drugih mest, ki so nagnjena k puščanju.

3) Pri testiranju domov stanovalcev ni treba iti v zaprte prostore znotraj razdalje zaznavanja. Skenirati morate samo kuhinjsko steklo spodaj.

4) Pri testiranju majhne točke puščanja morate stati v zavetrju, opraviti ponovljeno testiranje približno 3 metre stran od cilja in biti pozorni na spremembe vrednosti na zaslonu.

5) Pri merjenju tarč z močno odbojnimi ozadji lahko pride do lažnih alarmov. Prosimo, bodite posebej pozorni na to, ali je vrstica indikatorja jakosti povratne svetlobe na plošči zaslona previsoka. V tem času prilagodite merilni kot, da se izognete lažnim alarmom zaradi močnih odbojev. .

6) Razdalja zaznavanja tega instrumenta je 30 metrov. Med dejanskim zaznavanjem je ta razdalja povezana z dejavniki, kot so okolje na mestu, reflektorji in odbojni koti. Na splošno velja, da večja kot je razdalja zaznavanja, šibkejša je intenzivnost laserskega signala, ki ga sprejme instrument, zmanjšala pa se bo tudi natančnost zaznavanja. Zato je treba instrument premakniti, ko je znak uhajanja plina na veliki razdalji

Previdno zaznajte položaj bližje merjenemu cilju, da dobite natančnejše rezultate zaznavanja.

7.3 Kako določiti obseg puščanja

Pri testiranju sledite spodnjim korakom, da določite obseg puščanja.

1) Začnite skenirati tako, da je instrument obrnjen v smeri vetra.

2) Za ločilno točko vzemite mesto z največjo koncentracijo.

3) Spremenite usmerjenost in ponovno skenirajte območje puščanja.

4) Če je puščanje še vedno prikazano po spremembi orientacije, to pomeni, da je definiran položaj pravilen.

5) Če po spremembi orientacije ni prikaza uhajanja, lahko na uhajanje plina vpliva smer vetra. Prosimo, skenirajte v drugih usmeritvah.

7.4 Splošni dejavniki, ki vplivajo na natančnost zaznavanja

1) Nekateri predmeti ali materiali premočno odbijajo laser ali ga premočno absorbirajo, kar lahko zlahka povzroči, da instrument prikaže napačne vrednosti zaznavanja. Kot so: steklo, leče, reflektorji itd.

2) Ker plin difundira hitreje, ko je temperatura zelo visoka ali je veter močan, ko je uhajanja manj, uhajajočega plina ni mogoče koncentrirati in lahko pride do velikega odstopanja v vrednosti zaznave.

3) Ta telemeter ne reagira na druge vnetljive pline, kot sta etan in propan
