Koliko veste o analizatorju TOC?

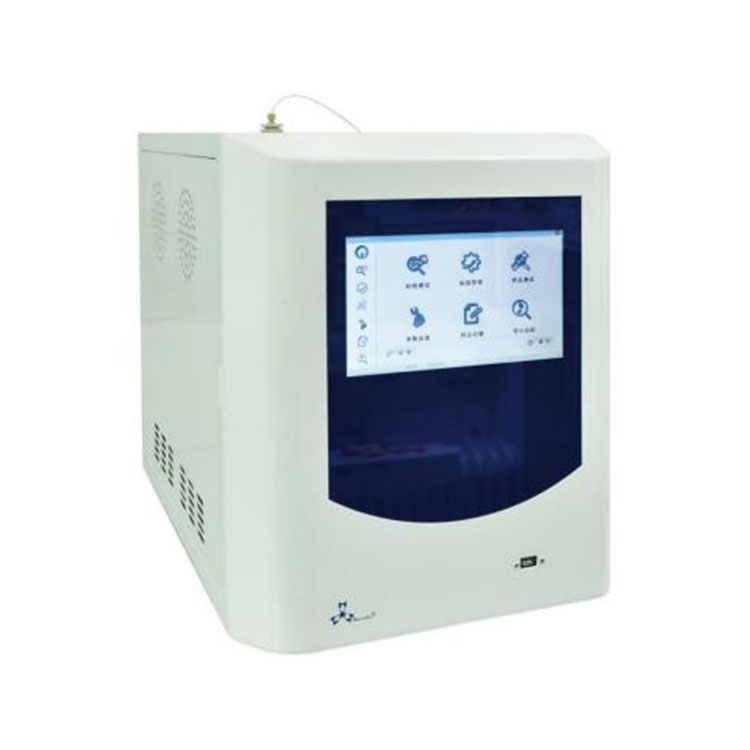

Analizator TOC, ali skupni analizator organskega ogljika, je instrument, ki se uporablja za merjenje skupnega organskega ogljika (TOC) v raztopini. Uporablja vsebnost ogljika, da predstavlja skupno količino organske snovi v vodnem telesu kot celovit kazalnik. Ker določitev TOC uporablja metodo zgorevanja, lahko oksidira vso organsko snov, kar lahko bolje odraža skupno količino organske snovi kot BOD5 (biokemično povpraševanje po kisiku) ali COD (kemično povpraševanje po kisiku).

SestavaAnalizator TOCVključuje: spletna naprava za zaznavanje, vzorčno peristaltično črpalko, prelivter, oksidacijski reaktor, senzor ogljikovega dioksida, krmilnik mikroprocesorja in plošča z elektronskim vezjem, izhodni vmesnik.

1 spletna naprava za odkrivanje

Pretok vzorca vode po vstopu v instrument je približno 0,5 ml/min. Temperatura vzorca vode, ki vstopa v spletno odkrivanje naprave, je lahko v območju od 1 do 95 ° C, odpadna tekočina instrumenta in tekočina za odvajanje spletne naprave za odkrivanje pa se izprazni s cevjo praznjenja.

2 Vzorčna zaznavanje peristaltične črpalke

Med odkrivanjem brez povezave lahko instrument neposredno vzorči iz vzorčne steklenice ali druge posode brez tlaka. Izpiranje cevovodov in kalibracija instrumentov je treba izvesti brez povezave. Vhodna cev instrumenta je 1/16-palčna teflonska cev. Pretok vzorca vode, ki ga v cev vleče peristaltična črpalka, je približno 0,5 ml/min.

3 Delilnik toka

Ko vzorec vode vstopi v instrument, je razdeljen na dve poti z enakim pretokom. Ena pot vstopi v senzor ogljikovega dioksida skozi zakasnitev tuljave, da odkrije TIC, druga pot pa skozi oksidacijsko reaktor razgradi organsko snov v ogljikov dioksid z uporabo ultravijolične svetlobe (UV svetloba) in titanovega dioksida filma katalitične oksidacije in vstopi v senzor ogljikovega dioksida.

4 oksidacijski reaktor

Instrument uporablja UV žarke za oksidacijo organskih spojin v ogljikov dioksid pod delovanjem foto katalizatorja titanijevega dioksida. Oksidacijski reaktor je UV svetilka, zavita v spiralno kremenčevo cev. UV svetilka oddaja svetlobo, da povzroči fotolizo vode.

5 senzor ogljikovega dioksida

Obstajata dva senzorja ogljikovega dioksida, ki sta sestavljena iz senzorja prevodnosti in temperaturnega senzorja. Merjenje prevodnosti uporablja tehnologijo z dvojno natančnostjo, ki lahko doseže samodejno kalibracijo in kompenzacijo temperature.

Načelo merjenjaAnalizator TOCje najprej oksidirati ogljik organske snovi v vodi v ogljikov dioksid, odpraviti interferenčne faktorje in nato za merjenje uporabiti detektor ogljikovega dioksida in nato uporabiti obdelavo podatkov za pretvorbo vsebnosti ogljikovega dioksida v koncentracijo organske snovi v vodi.

Metoda merjenja TOC je, da najprej oksidira organske snovi v vodi v CO2 in nato izmerite količino ustvarjenega CO2. Vzorec vode, ki ga je treba testirati, se oksidira s kislino, da odstrani anorganski ogljik, nato pa kvantitativno dodamo v zgorevalno peč. CO2, ki nastane z zgorevanjem organskega ogljika v vzorcu vode, se pošlje v detektor NDIR za merjenje skupne količine CO2 po dehidraciji in s tem pridobi koncentracijo TOC v vzorcu vode.

Instrumentne funkcije

Preprosto, hitro in zanesljivo delovanje. Uporabniki ne potrebujejo strokovnega znanja in posebnega usposabljanja. Zasnovan je za odkrivanje deionizirane vode pod toc1000ppb, na spletu in odkrivanju brez povezave je mogoče preklopiti. Ni treba dodati nobenega kislinskega reagenta, oksidanta in kakršnega koli plina in dodatnih dnevnih stroškov vzdrževanja niso potrebni. Hitrost zaznavanja je hitra, čas zaznavanja in analize pa je le 4 minute. Majhna velikost, majhna teža, nizka poraba energije, enostavna za prevoz.

Skupne kategorije vključujejo: na spletuAnalizatorji TOC, ki lahko spremlja kakovost vode in celovitost funkcionalnih komponent za čiščenje vode v realnem času na cevovodu, lahko nastavi interval zaznavanja in samodejno nastavi

zaznati. Analizatorji TOC brez povezave, ki morajo v laboratorij odnesti vzorce vode za testiranje. Vendar pa so med testiranjem brez povezave napake, ki jih uvaja vzorčenje in okolje, veliko večje od napak same analize instrumenta, analiza napak pa ima negotovost. Zato so rezultati le kvalitativne referenčne vrednosti.

Analizatorji TOC se pogosto uporabljajo za merjenje vsebnosti celotnega organskega ogljika v vodnih telesih, kot so površinska voda, voda iz pipe, kanalizacija, morska voda, vodikov peroksid in industrijska voda, da bi celovito ocenili stopnjo organskega onesnaženja v vodnih telesih. Uporabljajo se pri spremljanju okolja, oskrbi z urbano vodo in odtoku, nadzoru bolezni, kemični energiji in drugih panogah.
