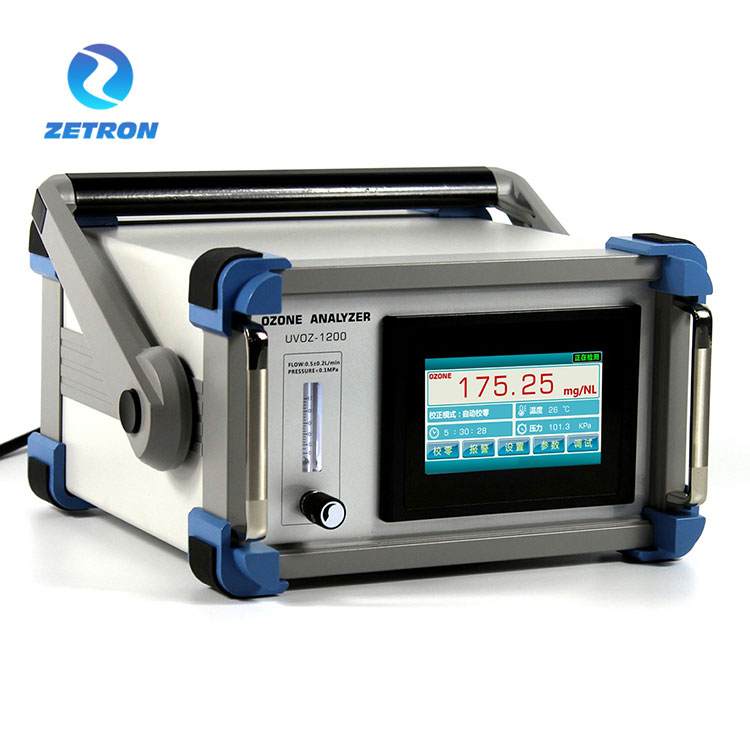

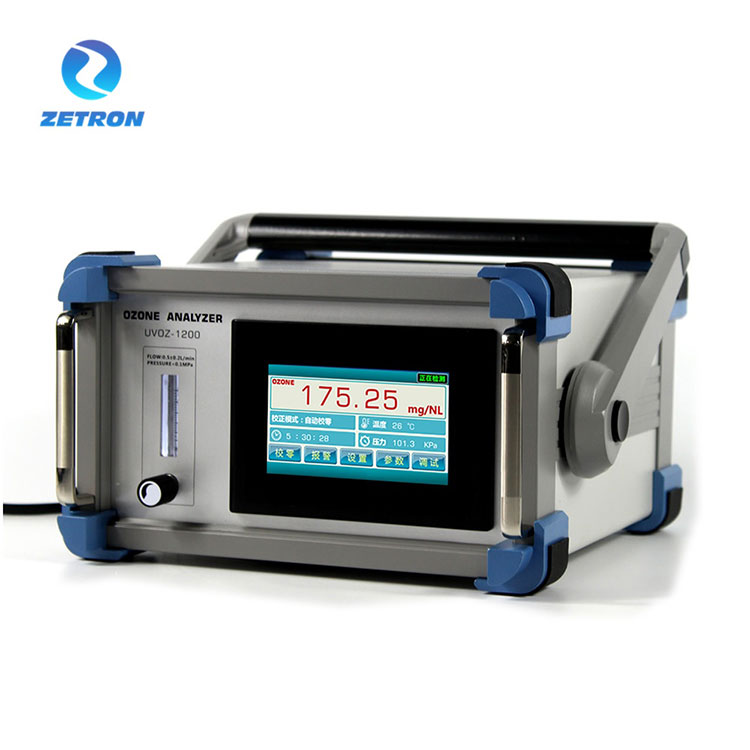

PTM600OZ UV detektor ozona

Splošni opis

UV Ozone Detector je mikroprocesorski fotometer z dvojnim žarkom (UV 254 nm) za merjenje vsebnosti ozona v zraku ali kisiku.

Za ovrednotenje vsebnosti ozona v vzorčnem plinu UVOZONE DETECTOR meri UV sevanje v merilnem kanalu, UV sevanje v referenčnem kanalu, temperaturo in tlak v kiveti.

Analizator ozona ima vmesnik za upravljanje z zaslonom na dotik, ki prikazuje koncentracijo ozona v realnem času. Zaslon na dotik ima tudi zaslon za kompenzacijo tlaka in temperature. Za območje visokih koncentracij (g/Nm3) ima funkcijo vnosa pretoka, ki lahko prikaže izhod generatorja ozona v realnem času. Osrednja komponenta uporablja sistem UV-svetlobe z dolgo življenjsko dobo in kremenom z visoko prepustnostjo svetlobe, ki preprečuje, da bi zamik ničle vplival na natančnost zaznavanja. Pri nastavitvi na ničlo ni treba zapreti vnosa ozona, da zagotovite neprekinjeno delovanje opreme 24 ur.

Koncentracija ozona je prikazana v masnih odstotkih ozona (% wt/wt), gramih ozona na običajni kubični meter vzorčnega plina (g/Nm3) ali ppmv (AQ: g/m3 ali ppm) na alfanumeričnem zaslonu. Koncentracijsko enoto je mogoče spremeniti med delovanjem.

Dodatni spremenljivi parametri so med drugim:

Enota za prikaz tlaka (kPa)

Parametri alarma (visoki/nizki prag)

Vrsta nosilnega plina: zrak ali kisik (vključno s PSA)

Parametri vmesnika RS-485

4-20MA  signalni izhod

Montaža in priključitev na napajanje

Za povezavo vzorčnega plina je treba uporabiti 6 x 4 mm PTFE cev (ki jo bomo dobavili na zahtevo). Vzorčni plin je treba priključiti preko filtra za vzorčni plin ("IN"). Časovni zamik meritve koncentracije je odvisen od

a) hitrost pretoka vzorčnega plina,

b) dolžina cevi do analizatorja,

c) presek cevi (priporočamo cevi 6x4 mm, ne več!),

d) časovni zamik samega analizatorja. Pri priporočenem pretoku od 0,2 do 1 l/min bo časovni zamik 2 do 0,4 s z dolžino cevi 6 x 4 mm 2 m.

Naslednje risbe prikazujejo možne konfiguracije:

Metoda vzorčenja: vzorčenje s pozitivnim tlakom;

Zaslonski vmesnik: 4,3-palčni vmesnik za upravljanje zaslona na dotik;

Vsebinski vmesnik: koncentracija ozona, temperatura, tlak;

Pomožne funkcije: temperaturna kompenzacija, kompenzacija tlaka;

Prikaz enote: g/Nm3, mg/NL neobvezno;

Ločljivost zaslona: 0,01g/Nm3;

Pretok plina: 0,5 L±0,2 L/min;

Vhodni tlak: <0,1MPa;

Napaka koncentracije: največ 0,5 % FS;

Linearna napaka: največ 0,5 % FS;

Odmik ničle: <± 0,3 %. FS;

Reakcijski čas: ≤ 1 sekunda;

Temperatura okolja: -30 ~ 80 ℃;

Metoda vmesnika cevovoda: hitro zategovanje (nerjaveče jeklo);

Premer vzorčenja obvoda: Φ 6 (6 mm * 4 mm);

Način komunikacije: RS-485;

Izhodni način: 4-20mA (aktiven);

Napajanje: 24V DC;

Velikost: 120 mm (višina) × 160 mm (širina) × 60 mm globina;

Opomba: 1mg/L=1g/m3=467PPM;

Brezplačna garancija: 24 mesecev (za gostitelja);

Standardna konfiguracija: protikorozijski merilnik pretoka, destruktor ozona, dovodni (prašni) filter ozona.

Lastnosti izdelka:

Merilne lastnosti: patentirana tehnologija s funkcijo samodejnega prilagajanja ničelne točke, princip dvojne ultravijolične absorpcije, tuji dolgotrajni ultravijolični LED svetlobni vir, neprekinjeno delovanje, ki zagotavlja stabilnost koncentracije zaznavanja.

Preskusna metoda: Dvopotna UV absorpcijska metoda, sistem z dolgo življenjsko dobo svetlobnega vira, visoka merilna natančnost.

Princip merjenja: V skladu z zakonom Lamberta Beera se natančne meritve izvajajo po principu fotometrične absorpcije.

Sistem svetlobnega vira: tuji sistem ultravijoličnega svetlobnega vira z dolgo življenjsko dobo (ultravijolični LED svetlobni vir z lečo), z brezplačno garancijo 2 leti.

Uporaba: Priporočljiva je namestitev in uporaba v zaprtih prostorih, opremljenih z vodoodpornimi letalskimi čepi.

Sistem lahkih bazenov: Ločena tehnologija lahkih bazenov, brez puščanja, odpornost na visok tlak in odpornost na vpliv plina za vzorčenje z velikim pretokom.

Inteligentna kompenzacija: Vgrajena kompenzacija temperature in tlaka ter prikaz, z avtomat

Struktura

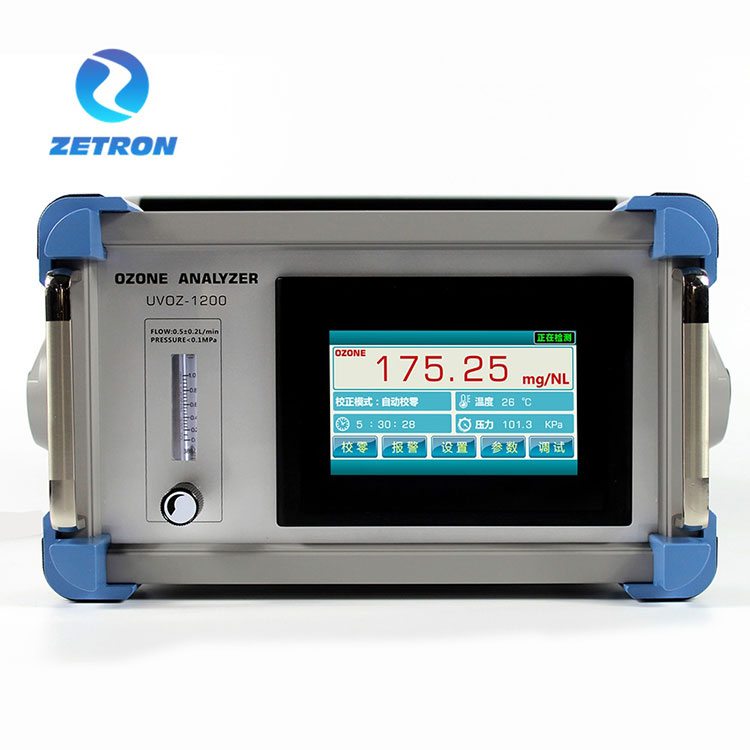

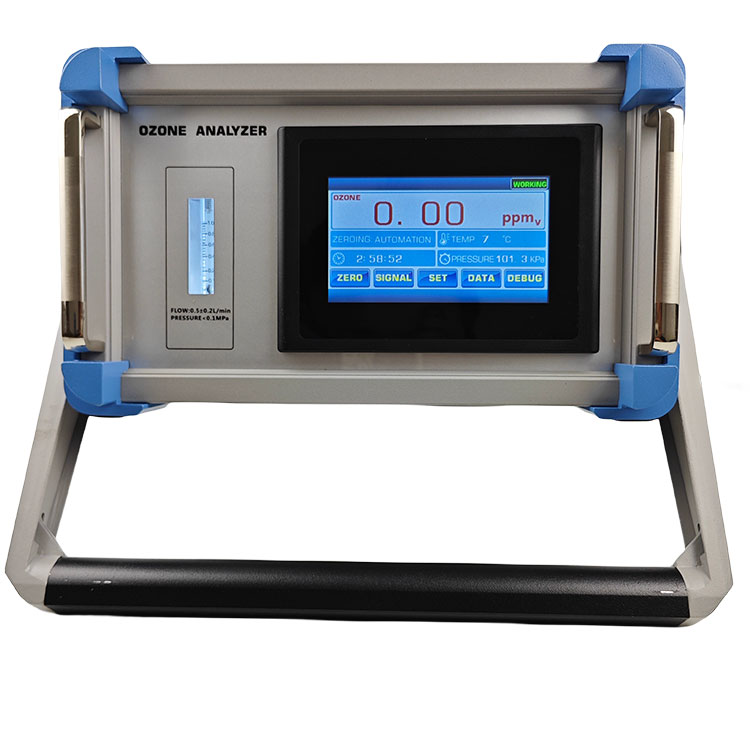

Zaslon in zaslon

Vhodna moč, izhod signala, vhod ozona, izhod ozona

Vhodna moč:

Izhod signala:

Povezava in proces

UV DETEKTOR OZONA, diagram povezave vzorčenja vzporedne veje

(Opomba: Priporočljivo je uporabiti ta povezovalni postopek, ločeno vzorčenje in izčrpavanje atmosfere po prehodu skozi napravo za uničevanje izpušnih plinov ozona.)

UV DETEKTOR OZONA, povezovalna shema za serijsko vzorčenje

(Opomba: Pri uporabi tega postopka povezovanja je pomembno upoštevati, da mora biti tlak v izhodnem cevovodu generatorja ozona stabilen. Vgrajena kompenzacija tlačnega oddajnika bo povzročila nihanje zaznane vrednosti koncentracije ozona v določenem območju.)

Model: UV DETEKTOR OZONA

Merilno območje: 0-300g/Nm3

Izbirno območje: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Življenjska doba svetlobnega vira: približno 30000-50000 ur;
