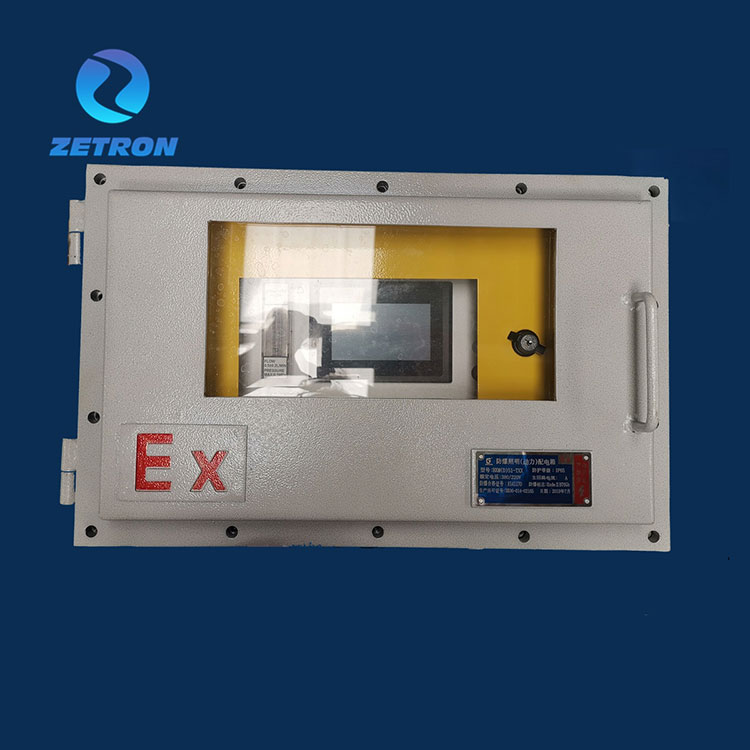

Stenski analizator ozona

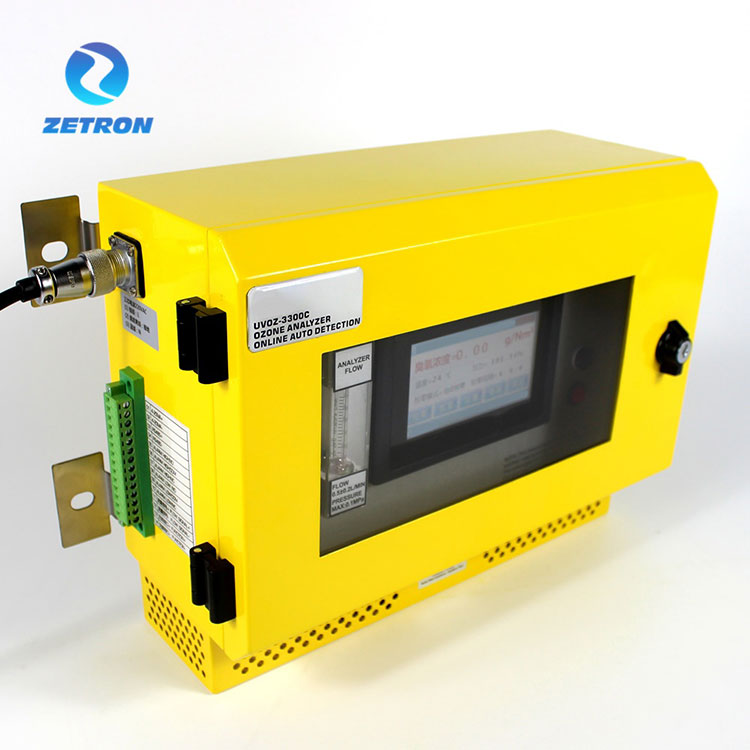

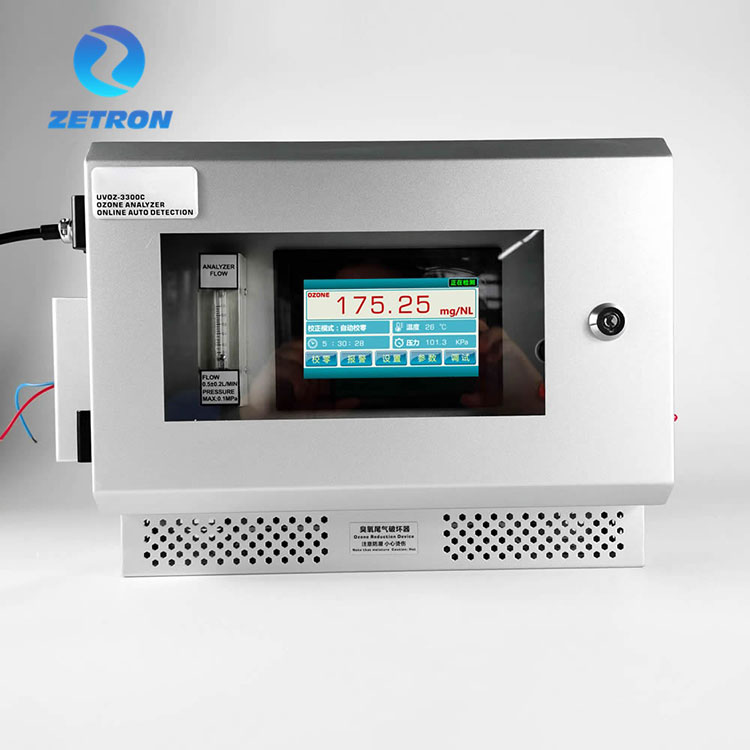

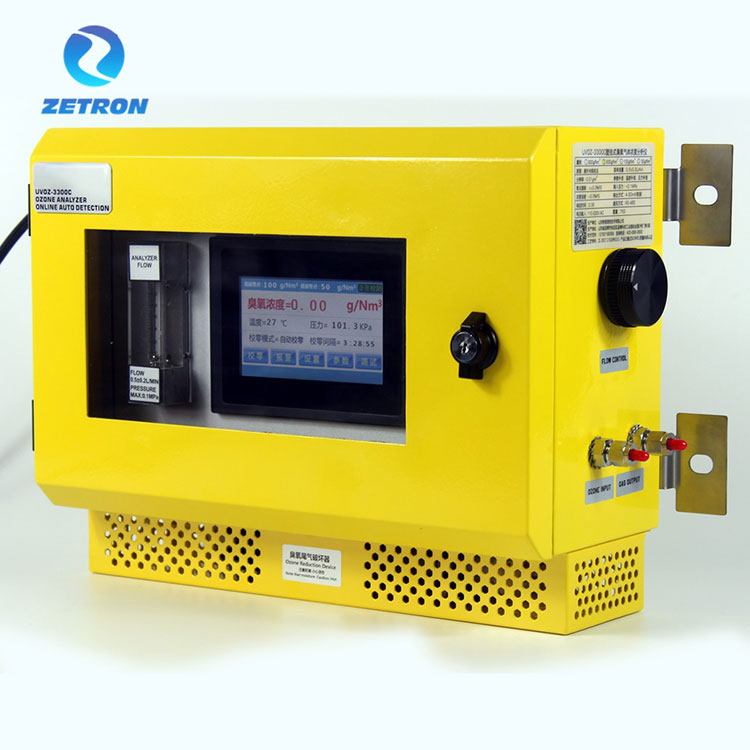

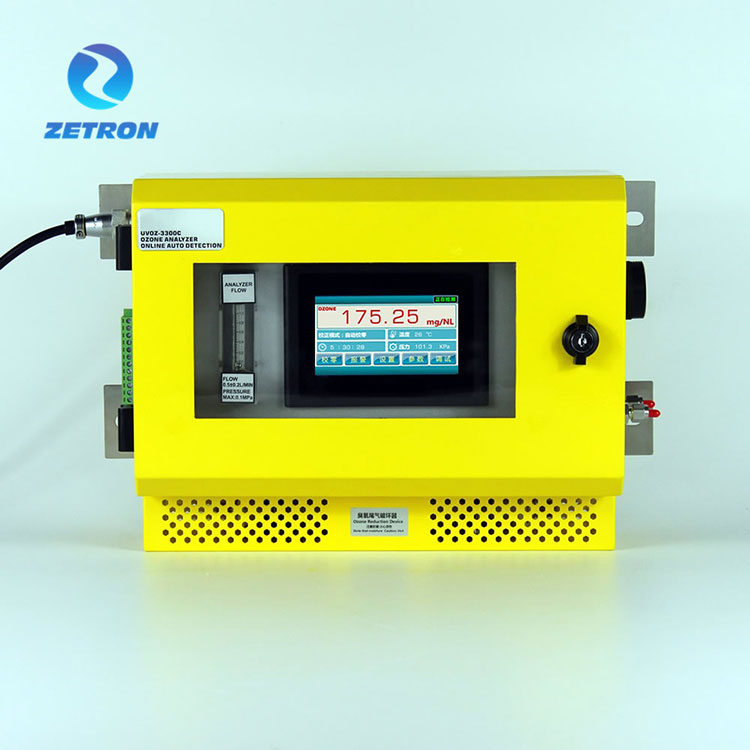

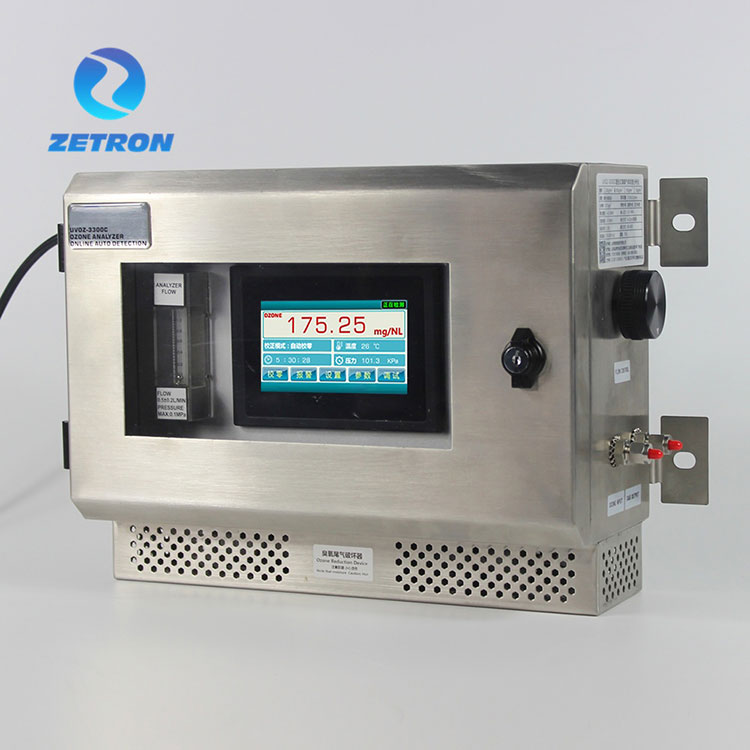

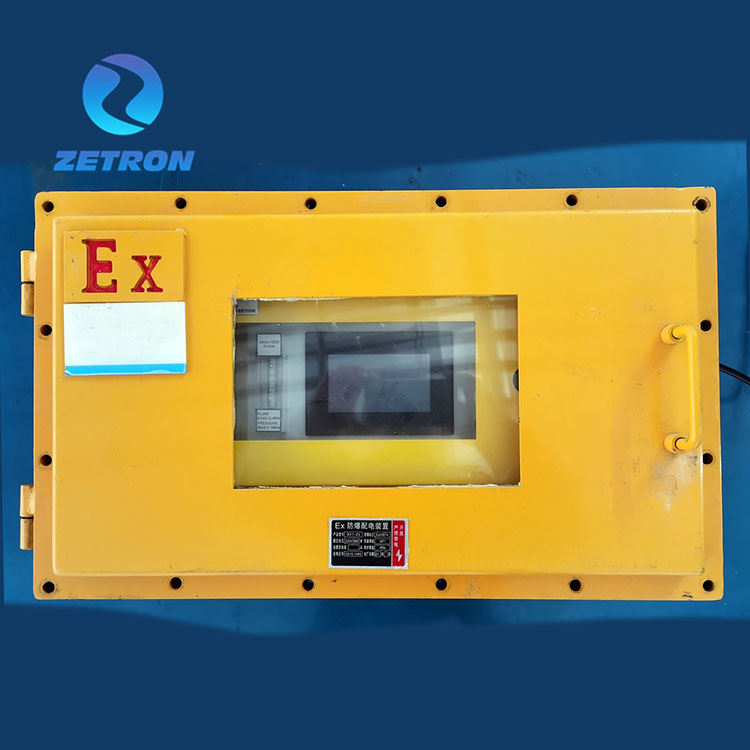

MIC500-OZ Stenski analizator ozona

Temelji na zakonu Lamberta Billa, analizator z merjenjem spremembe intenzivnosti svetlobnega signala pred in po UV absorpciji za izračun trenutne koncentracije ozona. Oprema sprejme napredni dvojni sistem UV svetlobnega vira z inteligentnim sistemom upravljanja cevi žarnice in ločeno tehnologijo fotocelic, ki omogoča, da ima analizator značilnosti brez puščanja, proti visokemu tlaku, proti vzorčenju plina.

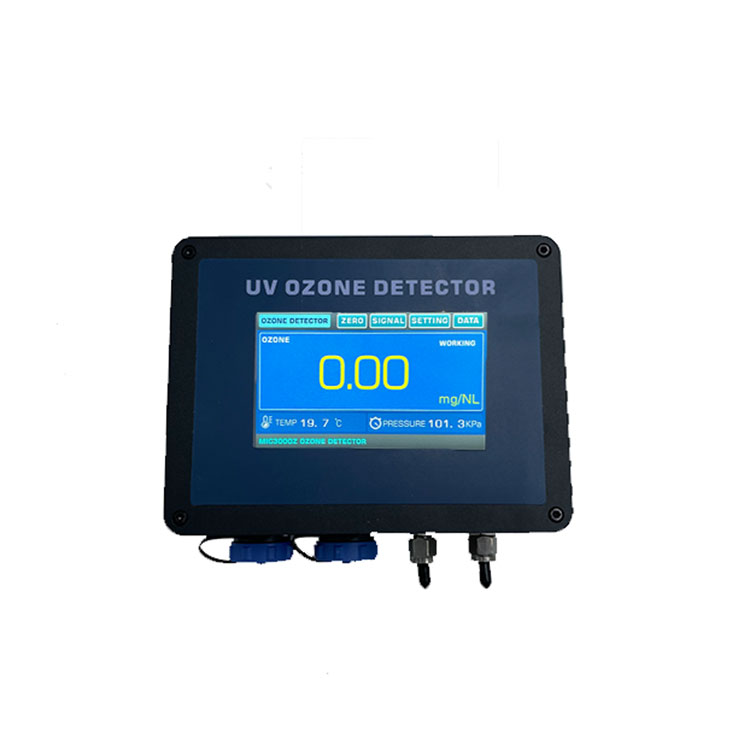

Stenski analizator ozona ima vmesnik za upravljanje z zaslonom na dotik, ki prikazuje koncentracijo ozona v realnem času. Zaslon na dotik ima tudi zaslon za kompenzacijo tlaka in temperature. Za območje visokih koncentracij (g/Nm3) ima funkcijo vnosa pretoka, ki lahko prikaže izhod generatorja ozona v realnem času. Osrednja komponenta uporablja sistem UV-svetlobe z dolgo življenjsko dobo in kremenom z visoko prepustnostjo svetlobe, ki preprečuje, da bi zamik ničle vplival na natančnost zaznavanja. Pri nastavitvi na ničlo ni treba zapreti vnosa ozona, da zagotovite neprekinjeno delovanje opreme 24 ur.

Koncentracija ozona je prikazana v masnih odstotkih ozona (% wt/wt), gramih ozona na običajni kubični meter vzorčnega plina (g/Nm3) na alfanumeričnem zaslonu. Koncentracijsko enoto je mogoče spremeniti med delovanjem.

Dodatni spremenljivi parametri so med drugim:

Enota za prikaz tlaka (kPa)

Parametri alarma (visoki/nizki prag)

Vrsta nosilnega plina: zrak ali kisik (vključno s PSA)

Parametri vmesnika RS-485

4-20MA  signalni izhod

Izbirni obseg in način dela

 Tehnične lastnosti

Struktura

VHODNA MOČ:

ALARM SINGALNI IZHOD

SINGALNI IZHOD

Povezava in proces

diagram procesa vzorčenja aktivnega tlaka analizatorja ozona

Navodilo za uporabo

【1】. Stanje uporabe

Ta analizator se uporablja za namestitev in delovanje v zaprtih prostorih. Priporočamo predgretje 5 minut in nato enkrat na ničlo. Na spletu se lahko uporablja 24 ur. Pri uporabi bodite pozorni na varnost električne energije in okolja. Opremljen je s sistemom za nadzor svetlobnega vira UV LED, sistem pa bo prilagojen glede na svetlost vira svetlobe. Če je ničelno odstopanje brez ozona, lahko ročno nastavite na ničlo za čiščenje. Občasno pride do ničelnega odstopanja, ki ga lahko zanemarimo.

【2】 Opozorila

①Ta analizator ozona se uporablja v zaprtih prostorih, okolje pa mora biti prezračeno, suho, brez drugih jedkih plinov. Še posebej, če so v okolju amoniak, vodikov klorid, vodikov sulfid in drugi plini, jih je treba pravočasno zaščititi pred korozijo. Kakršna koli težava, ki jo povzroči ta pogoj, ne spada v brezplačno garancijo.

②Zagotoviti je treba čist in suh ozon. Če je treba zaznati koncentracijo ozona v vlažnih prostorih ali z oljem, prahom, je treba na vhodu instrumenta namestiti filtre (filtre za dimne pline) in razvlaževalce (elektronske kondenzatorje). V nasprotnem primeru nobena težava, ki jo povzroči ta pogoj, ne spada v brezplačno garancijo.

③Strogo je prepovedano priključiti izhod uničevalca izpušnih plinov na glavni cevovod, izpušne pline pa je treba izprazniti ali uničiti.

④Če instrumenta ne uporabljate dlje časa, je potrebno grelec redno elektrificirati in instrument shranjevati pred vlago

⑤Uničevalec izpušnih plinov v delovnem stanju bo navdušen. Strogo je prepovedano neposredno dotikanje rok. Bodite pozorni, da bo uničevalec izpušnih plinov neveljaven, če bo dolgo časa v izolaciji od vlage. Če ugotovite, da na izhodu prehaja ozon, se obrnite na proizvajalca, da ga zamenja.

⑥Dovodna priključna cev mora biti iz PTFE materiala.

⑦Proizvajalčev zračni filter lahko filtrira samo prašne delce. Če mora uporabnik zaznati ozon z oljno meglo, vodno meglo in drugimi mediji, se pravočasno obrnite na proizvajalca, da prilagodi napravo za predhodno obdelavo.

C. Operacijski vmesnik

（visoka koncentracija 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3）

glavni vmesnik - normalna funkcija prikaza

V spodnjem desnem kotu vmesnika za prikaz glavnega zaslona so prikazani "Deluje", "kalibracija" in "napaka".

● DELUJE: zaženi status testa

●NIČLANJE: instrument je v ničelnem načinu kalibracije

●NAPAKA: okvara analizatorja ozona. Prosimo, da se pravočasno obrnete na proizvajalca.

●NALAGANJE: Ko je instrument vklopljen, vroča naprava prikaže status nalaganja

Meni za ničlo

Uporabniki lahko glede na situacijo izbirajo med načinoma "ročna kalibracija ničle" in "samodejna kalibracija ničle".

Čas intervala samodejnega ničelnega umerjanja lahko uporabnik nastavi glede na svoje potrebe.

Ko se ugotovi, da je koncentracija ozona ≥100 g/Nm3, proizvajalec priporoča čas samodejne ničelne kalibracije 24–96 ur.

Pri zaznavanju vrednosti koncentracije ozona ≤100 g/Nm3 proizvajalec priporoča čas samodejne ničelne kalibracije 8-12 ur.

Ko se sproži gumb "Manual Zero Calibration Once", izvede operacijo ničelne kalibracije na analizatorju koncentracije ozona.

Meni Signal

Uporabniki lahko nastavijo "visoke alarmne točke" in "nizke alarmne točke" glede na svojo situacijo. Instrument z dvema nizoma izhodnih relejnih signalov, uporabniki lahko povežejo dva niza relejnih signalov NO, COM, NC.

Pri uporabi relejnih signalov je treba upoštevati, da morajo biti relejni signali vhodni enosmerni tok z največ 24 V. Poskusite se izogniti neposrednemu dostopu do relejnih signalov z 220 V AC.

Nastavitveni meni

a. Uporabniki lahko nastavijo "temperaturno kompenzacijo", da prenesejo vrednosti na "odprte" in "zaprte" lokacije, ki z izračuni koncentracije ozona.

b. Uporabniki lahko nastavijo "kompenzacijo tlaka", da prenesejo vrednosti na "odprte" in "zaprte" lokacije, ki z izračuni koncentracije ozona. Ta instrumentni tlačni oddajnik podpira vzorčenje črpanja in aktivno kompenzacijo tlaka.

c. Uporabniki lahko izberejo enoto, kot je spodaj, glede na situacijo:

Dodatno pojasnilo:

Enoti g/Nm3 in g/m3 NTP pomenita koncentracijo ozona pri standardni temperaturi (verjetno 20 ℃) ​​in standardnem tlaku (101,325 KPa).g/m3 NTP

（NTP- normalna temperatura in tlak， STP- standardna temperatura in tlak）

g/Nm3 je izraz mednarodnega izraza. Zaslon sledi mednarodni praksi in sprejme način izražanja koncentracije g/Nm3.

meni PODATKI

Oglejte si glavni zaslon menija parametrov.

Podatkovne vrednosti v meniju parametrov so enake indikatorjem parametrov, ki jih uporablja tehnično osebje proizvajalca za oceno delovanja analizatorja ozona. Ta stran s parametri prikazuje različne parametre ultravijoličnega absorpcijskega analizatorja ozona z dvojno potjo, ki se uporabljajo za ugotavljanje, ali je analizator ozona v stanju normalnega zaznavanja in prikaza.

●UVLED-R: reakcija je vir UV svetlobe v odsotnosti parametrov intenzitete plinske svetlobe.

●UVLED-M: parameter jakosti svetlobe vira UV svetlobe po prehodu skozi zaznavno komoro (svetlobno celico).

●DATA-ZERO in DATA-ABSR sta vrednost podatkov parametra, pridobljena z analizatorjem ozona v skladu z zakonom Billa Lamberta in programskim algoritmom.

Status sistema: "NORMAL" in "ERROR" lahko ocenita, ali lahko analizator ozona deluje normalno glede na izračun parametrov instrumenta.

●LED-Svalue je zmožnost uporabnika, da znova umeri podatke senzorja koncentracije ozona na podlagi sprememb trenutne koncentracije.

Referenčno razmerje odraža intenzivnost trenutnega vira ultravijolične LED svetlobe, ko ta ni bil izpostavljen plinu.

Referenčna vrednost odraža parameter intenzivnosti osvetlitve vira ultravijolične LED svetlobe brez prehoda skozi plin med ničelno kalibracijo.

Funkcija samodejne prilagoditve: Ozadje instrumenta bo zabeležilo svetlost (referenčno vrednost) ultravijolične LED med ničelno kalibracijo. Ko svetlost ultravijolične lučke LED odstopa, bo sistem samodejno popravil svetlost ultravijolične lučke LED, tako da se ničelna točka senzorja koncentracije ozona samodejno prilagodi v določenem območju, s čimer se učinkovito izogne ​​odstopanju ničelne točke.

Meni za odpravljanje napak

Meni načina odpravljanja napak je osnovne nastavitve in za prilagajanje parametrov. Uporabniki ne poskušajo vstopiti v meni za geslo, ko napaka gesla doseže določen čas, se instrument samodejno zaklene z modrim zaslonom.

Ta operacijski vmesnik in nastavitve ozadja lahko spreminjajo in spreminjajo parametre analizatorja ozona, kot so "koncentracijski koeficient", "svetlost UV žarnice", "vrednost 4-20 mA", "temperatura", "tlak", "parametri fotoelektričnega sprejemnika", "korekcijska vrednost", "vrnitev na ničelno vrednost".

【4】Navodila za komunikacijo

● 4-20MA singalni izhod

Izhod signala 4-20MA je aktiven izhod. Uporabniki lahko neposredno dostopajo do opreme za pridobivanje podatkov, kot je računalnik z enim čipom ali PLC. Nikoli ne nalagajte napetosti na signalna vrata 4-20MA.

● Komunikacija RS-485 (funkcija izbire)

OPOMBA: Nastavitev naslova na zaslonu na dotik!

● Komunikacija RS-485 (funkcija izbire)

Način komunikacije: Modbus-RTU(RS－485)；

Komunikacijski parametri: 9600，8，N，1；

Format podatkov: šestnajstiško prejemanje, šestnajstiško pošiljanje

Preberi vrednost registra:

Povratni podatki

Napiši register:

Vrnjena vrednost:

7. Vzdrževanje

Pri normalni uporabi je dejanska življenjska doba odvisna od okolja na mestu. Priporočljivo je, da analizator kalibrirate enkrat na 18 mesecev s vračilom tovarne (kalibracija je brezplačna, uporabnik krije stroške vračila in prevoza). V težkih okoljih je priporočljivo, da senzor umerite enkrat na 12 mesecev, da zagotovite veljavnost testnih podatkov. Vzdrževalni elementi so naslednji:

(1) ali je prišlo do puščanja v sesalnem sistemu; ali je plinska priključna cev obrabljena; ali je konektor pritrjen.

(2) Napajalni vod in vtičnica ni zrahljana ali prekinjena.

(3) Ali je v analizatorju uhajanje, ali je mogoče zavohati ozon.

(4) Druga neobičajna težava.

Če se pojavi katera od zgornjih težav, čim prej obvestite proizvajalca.

8. Opozorila

O. Strogo je prepovedano razstavljanje in sestavljanje opreme. Etikete morajo med uporabo ostati nedotaknjene, sicer garancije ne bo.

B. Vzdrževanje mora izvajati strokovno osebje.

C. Ne razstavljajte samovoljno in se izogibajte nepotrebnim poškodbam pri odpiranju opreme.

D. Opremo naj bo čista, zaslona se ne dotikajte s trdimi predmeti, da preprečite praske na zaslonu.

E. Izklopite napajanje in preprečite vlago, ko je oprema blizu.

F. V primeru neobičajne situacije takoj izklopite napajanje in prekinite vir plina ter se pravočasno obrnite na proizvajalca.

9. Shranjevanje

Instrument je treba hraniti v dobro prezračenem, suhem in nerjavnem okolju s temperaturo okolja -10 ℃ ~ + 40 ℃, relativna vlažnost ne presega 80 %. Plin za vzorčenje z relativno vlažnostjo ne več kot 80 %, temperatura plina pa mora biti -50 ℃ ~ 80 ℃.

10. Rok veljavnosti

Življenjska doba izdelka je odvisna od stopnje staranja elektronske naprave. Po zamenjavi zastarele elektronske naprave lahko izdelek uporabljate normalno.

Testno območje:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000 ppm
Ločljivost zaslona:	□0,01g/m   opomba：1mg/L=1g/m3=467ppm
Prikazovalnik:	□g/Nm3 □mg/NL   □ % teže
Metoda vzorčenja:	□aktivno vzorčenje tlaka  □vzorčenje črpanja
Vsebinski vmesnik:	□koncentracija ozona   □temperaturna kompenzacija
	□kompenzacija tlaka
Življenjska doba svetlobnega vira:	Približno 30000-50000 ur
Zaslonski vmesnik:	4,3-palčni vmesnik za upravljanje z zaslonom na dotik
Pomožna funkcija:	kompenzacija temperature in tlaka
Tok vzorčenja:	0,5 L±0,2 L/min
Vhodni tlak:	<0,1 MPa
Napaka koncentracije:	< 0,3% FS
Odklon črte:	< 0,2% FS
Zero Drifting:	<±0,3%.FS
Odzivni čas:	signal je 0,03S, prikazano je 0,3S.
Temperatura okolja:	-20～50℃；
Kaliber vzorčenja serijske povezave:	Obvodno vzorčenjeΦ6 (6*4 mm hitro zasukani vmesnik) Obvodno vzorčenjeΦ8 (8*6 mm hitro zasukani vmesnik)
Komunikacijski način:	RS-485
Izhodni način:	4-20mA
Relejni signal:	Visok alarm, nizek alarm
Napajanje:	AC 110-220 V；

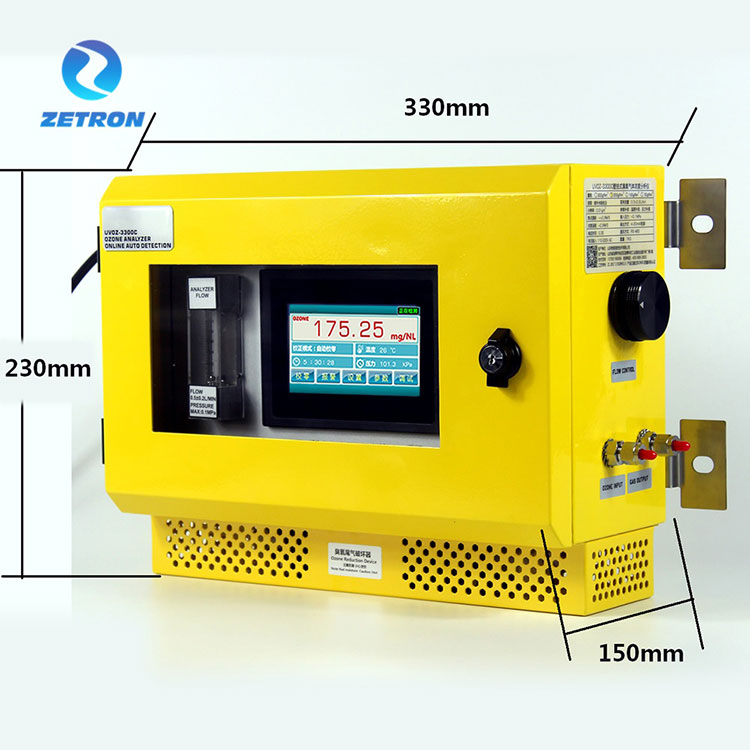

Dimenzija:	230 mm (višina) × 330 mm (širina) × 150 mm (globina)
Standardna konfiguracija:	□Antiseptični merilnik pretoka     □filter   □Uničevalec ozonskih plinov  □ črpalka za vzorčenje
