Monitor raztopljenega ozona

Dobavitelj monitorjev raztopljenega ozona

Načelo detekcije: UV absorpcijska metoda z dvojno potjo, ki se uporablja za analizo in detekcijo koncentracije raztopljenega ozona v vodi iz pipe, čisti vodi ali industriji polprevodnikov.

Merilno območje: 0-20ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Lastnosti izdelka: Ta monitor UV raztopljenega ozona ima notranjo funkcijo samodejnega prilagajanja svetlobnega vira, ki lahko prilagodi svetlost svetlobnega vira LED v realnem času na podlagi referenčnih svetlobnih podatkov ničelne točke, da se zagotovi stabilnost ničelne točke. Ta UV-optični analizator koncentracije ozona v vodi je mogoče povezati vzporedno ali zaporedno s cevovodom za raztopljeno ozonsko vodo, ki se večinoma uporablja za analizo in zaznavanje koncentracije raztopljenega ozona v vodi iz pipe, čisti vodi ali industriji polprevodnikov.

Ta analizator raztopljenega ozona ima funkcijo sistema za samodejno prilagajanje z virom UV-svetlobe, ki lahko prilagodi svetlost vira UV-LED svetlobe v realnem času glede na podatke o referenčni svetlobi, da ohrani konstantne podatke o ničelni točki, kar zagotavlja stabilnost ničelne točke. Je patentiran izdelek našega podjetja. Ta UV optični analizator koncentracije ozona v vodi lahko deluje neprekinjeno brez prekinitve 24 ur.

Analizator raztopljenega ozona – Pregled izdelka

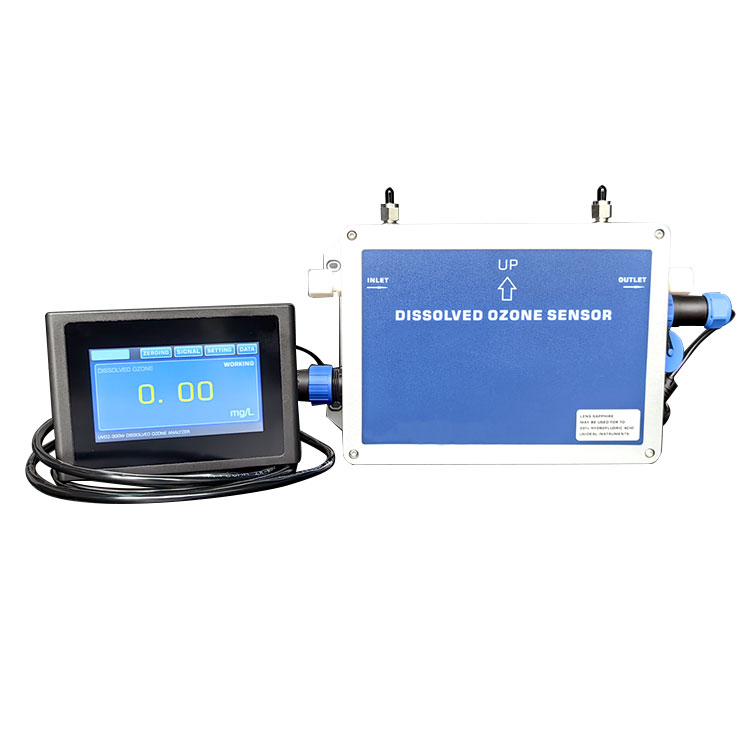

Analizator koncentracije raztopljenega ozona je neposredno merjenje vsebnosti ozona v ultra čisti vodi ali vodi s konstantno motnostjo z ultravijolično spektrofotometrijo. Prilagodljiva različica je HF, ki se lahko uporablja za 20-odstotno vodno raztopino ozona fluorovodikove kisline. Materiali, ki so v stiku z ozonsko vodo, vključujejo PTFE, FFPM, PFA in kremen ali safir. Analizator koncentracije UV-raztopljenega ozona v vodi OZ-300W je opremljen z dovodom in izhodom ter je opremljen z vmesnikom za upravljanje z zaslonom na dotik. Izhod je neposredno povezan s PLC-jem s signalnimi linijami 4-20mA in RS-485.

Analizator koncentracije raztopljenega ozona ima funkcijo sistema za samodejno prilagajanje z virom UV-svetlobe, ki lahko prilagodi svetlost vira UV-LED svetlobe v realnem času glede na podatke o referenčni svetlobi, da ohrani konstantne podatke o ničelni točki, kar zagotavlja stabilnost ničelne točke. Je patentiran izdelek našega podjetja. Ta analizator ozona lahko deluje neprekinjeno brez prekinitve 24 ur. Vrhunska stabilnost tega analizatorja koncentracije ozona je dosežena z uporabo pravega dvožarkovnega optičnega sistema in ultravijoličnega LED svetlobnega vira z izjemno dolgo življenjsko dobo.

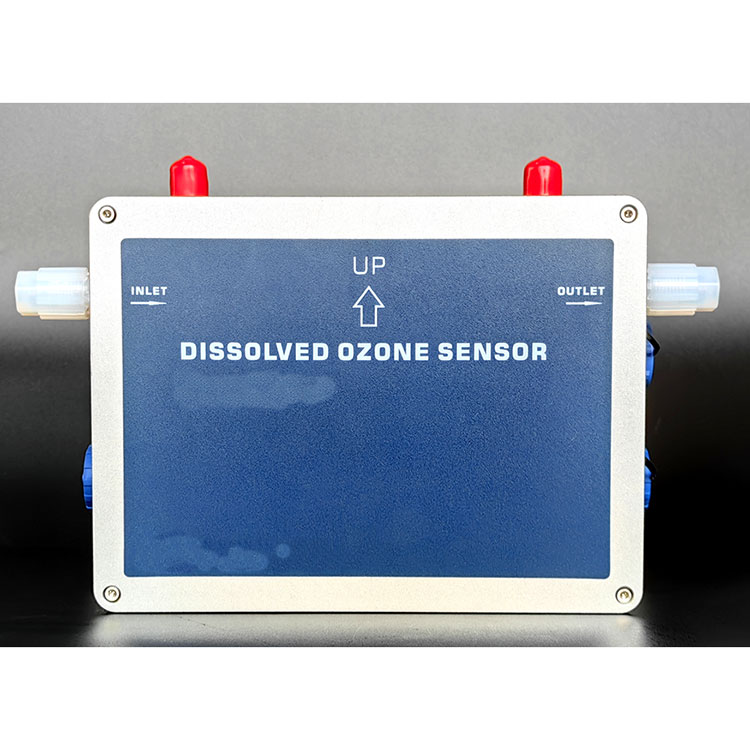

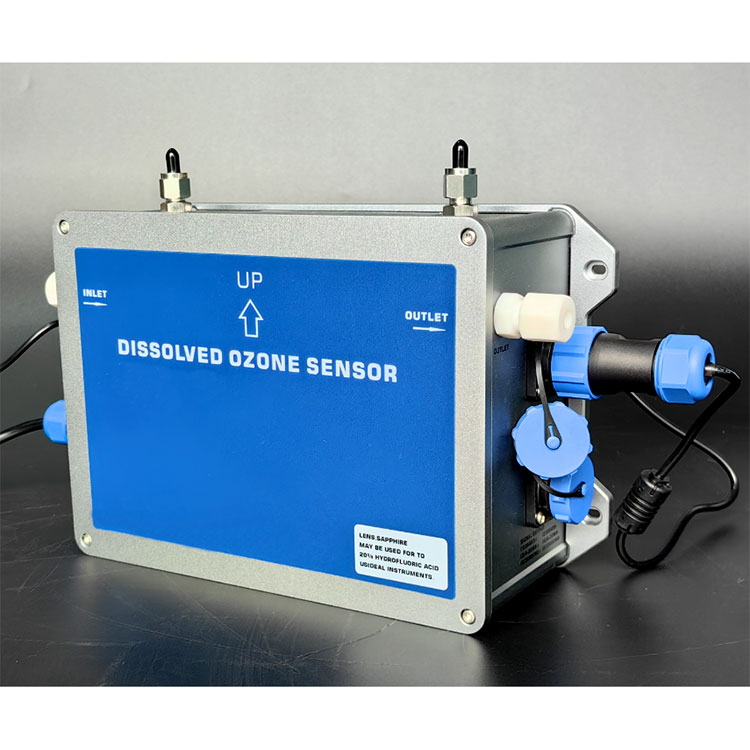

Ohišje analizatorja koncentracije raztopljenega ozona je aluminijasto ohišje z zasnovo, zaščiteno pred brizganjem, stopnja zaščite: IP65, velikost: 260x160x90 mm (ŠxVxG) in teža približno 3 kilograme. Ta analizator koncentracije raztopljenega ozona v vodi je mogoče namestiti na steno s kavljem na zadnji strani. Ko je potrebna namestitev, so na voljo štirje pritrdilni nosilci.

Vstopni pretok analizatorja koncentracije raztopljenega ozona v vodi je 200-300 ml/min. Če je potrebna regulacija pretoka, je treba na izhodu analizatorja koncentracije raztopljenega ozona v vodi namestiti dušilni ventil ali merilnik pretoka. Ta dušilna loputa mora biti nameščena za senzorjem (nikoli pred njim! Namestitev dušilne lopute na vhod bo ustvarila mehurčke, zato je strogo prepovedano, da ozonska voda z vodnimi mehurčki vstopi v analizator vode z raztopljenim ozonom.)

Vzdrževati je treba čistočo vstopne vode analizatorja koncentracije raztopljenega ozona v vodi in vzdrževati čistočo notranjih senzorjev analizatorja raztopljenega ozona v vodi. Priporoča se umerjanje ničelne točke analizatorja koncentracije raztopljenega ozona v vodi vsaka 2 tedna. Pri kalibraciji ničelne točke je treba vnesti čisto vodo brez ozona ali barve

Analizator raztopljenega ozona - Lastnosti izdelka:

Preskusna metoda: Dvopotna UV absorpcijska metoda, sistem z dolgo življenjsko dobo svetlobnega vira, visoka merilna natančnost.

Princip merjenja: Po zakonu Lamberta Beera se natančne meritve izvajajo po principu fotometrične absorpcije.

Merilno območje: 0-20ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Sistem svetlobnega vira: Tuji dolgotrajni sistem ultravijoličnega svetlobnega vira (valovna dolžina 253,7 nm), s 3-letno brezplačno garancijo.

Uporaba: Namestitev in uporaba v zaprtih prostorih, opremljen z vodoodpornimi letalskimi vtičnimi terminali.

Sistem lahkih bazenov: Ločena tehnologija lahkih bazenov, brez puščanja, odpornost na visok pritisk in odpornost na udarce tekočine za vzorčenje z visokim pretokom.

Inteligentna kompenzacija: opremljena s samodejno nastavitvijo ničle in funkcijo samodejne kompenzacije svetlobnega vira.

Način delovanja: Lahko se ga ročno nastavi na ničlo, pri tem pa je treba zagotoviti, da v instrumentu ni vodne raztopine ozona.

Prikazna enota: mg/L, ppm neobvezno.

Prikaz podatkov: barvni zaslon visoke ločljivosti na dotik.

Izhodna funkcija: 4-20mA, komunikacija RS485.

Samodejna nastavitev ničelne točke: lahko prilagodi svetlost ultravijoličnega svetlobnega vira LED v realnem času na podlagi podatkov o referenčni svetlobi, da ohrani konstantne podatke ničelne točke, kar zagotavlja stabilnost ničelne točke.

Več različic:

Običajna različica se uporablja za vodo iz pipe in prečiščeno vodo.

Različica HF se lahko uporablja za 20 % vodno raztopino ozona fluorovodikove kisline.

Analizator raztopljenega ozona - Struktura in sestava produkta

【1】Mere za namestitev na steno

【2】Zaslon in zaslon

【3】Vhodna moč, izhod signala, vhod in izhod

Vhodna moč:

Izhod signala:

Priključek DISSPLAY SIGNAL: uporablja se za povezavo signalov oddaljenega zaslona (ta stroj že ima zaslon)

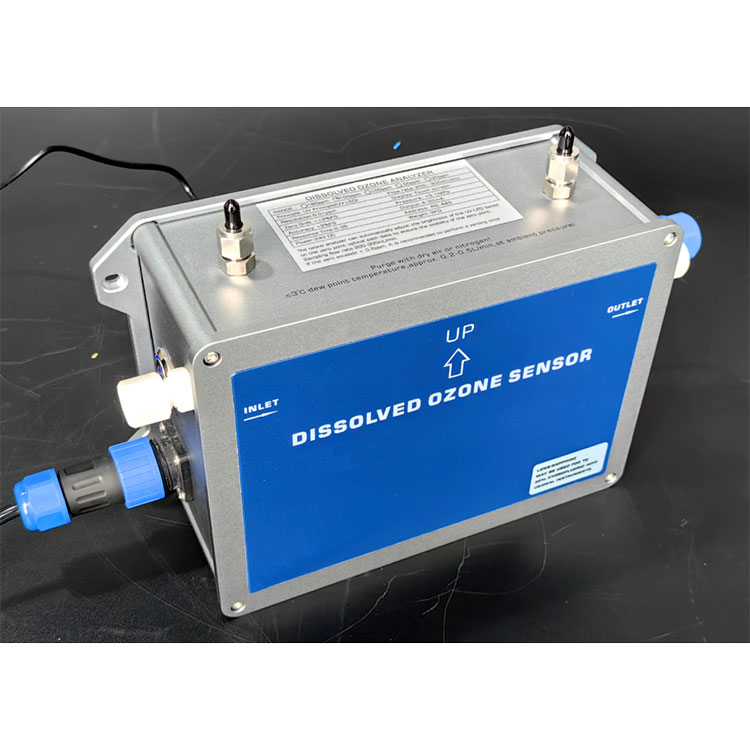

Plinski vmesnik nad analizatorjem UV raztopljenega ozona in vode se uporablja za vmesnik stisnjenega zraka. Če je temperatura ozonske vode prenizka, je priporočljivo, da v instrument dovedete stisnjen zrak, da preprečite kondenzacijo v notranjem cevovodu za ozonsko vodo instrumenta.

 Analizator raztopljenega ozona – diagram procesa povezovanja izdelka

Diagram povezave analizatorja raztopljenega ozona – vzorčna veja s pozitivnim tlakom

(Priporočljivo je, da uporabite ta postopek povezovanja za ločeno vzorčenje. Upoštevajte, da mora biti merilnik pretoka nameščen na izhodu analizatorja vode z raztopljenim ozonom.)

Analizator raztopljenega ozona, povezovalni diagram vzorčenja vodne črpalke z negativnim tlakom

(Priporočljivo je, da uporabite ta postopek povezovanja za ločeno vzorčenje. Upoštevajte, da mora biti merilnik pretoka nameščen na izhodu analizatorja vode z raztopljenim ozonom.)

Opomba: Proizvajalec merilnika pretoka vode za raztopljeni ozon je dodatna oprema za standardno konfiguracijo, vodna črpalka z negativnim tlakom pa je izbirni izdelek. Za ločen nakup se lahko posvetujete s proizvajalcem.

Opomba: brez različice z zaslonom bo proizvajalec ločeno konfiguriral dodatke za žični zaslon na dotik (dolžina žice znotraj 2 metrov)

Analizator raztopljenega ozona - Tehnični parametri:
